Verificar a Instalação da Cabeça de Impressão
Se a cabeça de impressão não estiver instalada corretamente, os resultados da impressão talvez não sejam como o esperado. Para verificar o status da instalação, remova a cabeça de impressão uma vez e reinstale-a corretamente usando o procedimento a seguir.
Importante
- Antes de verificar a instalação da cabeça de impressão, certifique-se de que consegue ver tinta no tubo. Somente se você não puder ver a tinta, execute as seguintes operações.
-
Selecione
(Configuração (Setup)) na tela INÍCIO (HOME). -
Selecione Manutenção (Maintenance) > Substituição da cabeça (Head Replacement).
-
Verifique a mensagem exibida e selecione Iniciar (Start)
-
Abra a unidade de digitalização/tampa.
-

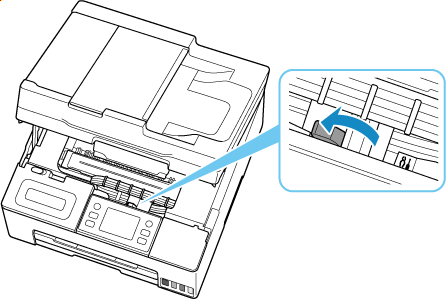

Incline a alavanca de válvula de tinta para a direita, solte-a e selecione OK.
O suporte da cabeça de impressão se move.
Cuidado- Não segure o suporte da cabeça de impressão com a mão ou movimente à força enquanto o suporte da cabeça de impressão estiver em movimento. Não toque até que o suporte da cabeça de impressão pare de se mover.
Importante- Se você deixar a unidade de digitalização/tampa aberta por mais de 10 minutos, o suporte da cabeça de impressão poderá se deslocar e o indicador de status poderá acender em laranja. Nesse caso, feche a unidade de digitalização/tampa uma vez e abra-a novamente.
- Se o interior da impressora e a cabeça ficarem sujos de tinta, limpe com um pano macio umedecido com água e bem torcido antes do trabalho. Além disso, tenha cuidado para não sujar de tinta as roupas etc. pela cabeça removida.
- Não toque nas peças de metal no interior da impressora e em outras peças.
-

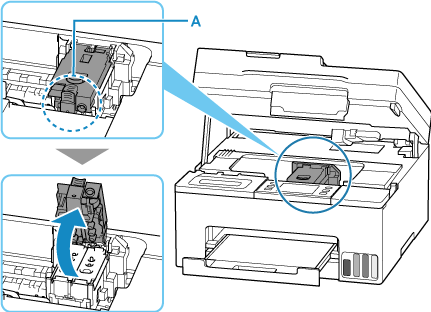

Abra a tampa de fixação da cabeça de impressão segurando o botão (A) e selecione Avançar (Next).
-

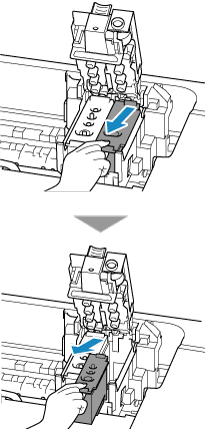

Desloque ligeiramente a cabeça de impressão na sua direção e remova-o.
Remova as cabeças de impressão preta e colorida.
Importante- Ao remover a cabeça de impressão, manuseie-a com cuidado para que a tinta não respingue.
- Não toque na válvula de tinta ou em outras peças no interior da impressora. Tocar essas peças pode causar o mau funcionamento da impressora.
-
Verifique a cabeça de impressão e selecione Avançar (Next).
Importante-
Se a fita de proteção laranja ainda estiver conectada na cabeça de impressão, remova-a.
-
Não toque nos terminais de ouro (B) ou nos ejetores da cabeça de impressão (C) na cabeça de impressão. A impressora poderá não imprimir corretamente se você tocá-los.
-
-
Instale a cabeça de impressão e selecione Avançar (Next).
Instale a cabeça de impressão colorida no suporte da esquerda e a cabeça de impressão preta no suporte da direita.
-
Feche a tampa de fixação da cabeça de impressão e selecione Avançar (Next).
Pressione a tampa de fixação da cabeça de impressão com firmeza até que encaixe no lugar.
-
Incline a alavanca de válvula de tinta para a esquerda.
-
Feche a unidade de digitalização/tampa.
Levante-a uma vez e, em seguida, feche-a com cuidado.
-
Imprima o padrão de verificação de ejetor.
Imprima o padrão de verificação de ejetor para determinar se a tinta está sendo ejetada corretamente pelos ejetores da cabeça de impressão.
-
A partir da impressora
-
Se o padrão de verificação de ejetor não for impresso corretamente, mesmo após verificar a instalação da cabeça de impressão, problemas poderão ser resolvidos substituindo a cabeça de impressão.
Para obter detalhes, consulte os detalhes da de substituição da cabeça.
